Silent Cross


Förderkennzeichen: 49MF210201
Projektlaufzeit: 01.05.2022 bis 31.08.2024

Effiziente Crossjets durch Additive Fertigung

Beim Laserstrahlschweißen kommen zum Schutz von Optiken und Schutzgläsern so genannte Crossjet-Düsen zum Einsatz, die zum überwiegenden Teil mit Druckluft arbeiten. Neben den relativ hohen Druckluftverbräuchen, die diese Düsen kennzeichnen, kommt es zu Schallemissionen von über 90 dB, welche die Arbeitsbedingungen nachhaltig beeinträchtigen.

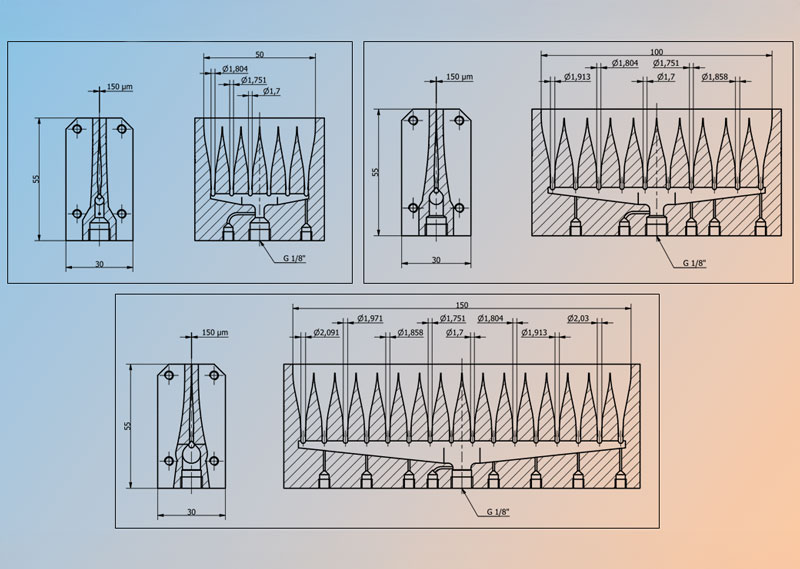

Ziel des Vorhabens ist es, mehrere energieeffiziente Crossjet-Düsen zu entwickeln, mit deren Hilfe es gelingt, Scanneroptiken bei Lasermaterialbearbeitungsprozessen vor Kontaminationen (z. B. durch Schweißspritzer) zu schützen. Um dieses Ziel zu erreichen, sind angemessen hohe Strömungsgeschwindigkeiten erforderlich, welche einen ausreichenden Impuls generieren, um aufsteigende Partikel abzulenken. Dabei sollen die Schallemissionen so gering wie möglich gehalten und gegenüber verfügbaren Düsen verringert werden. Als Zielwert werden 60 dB angestrebt.

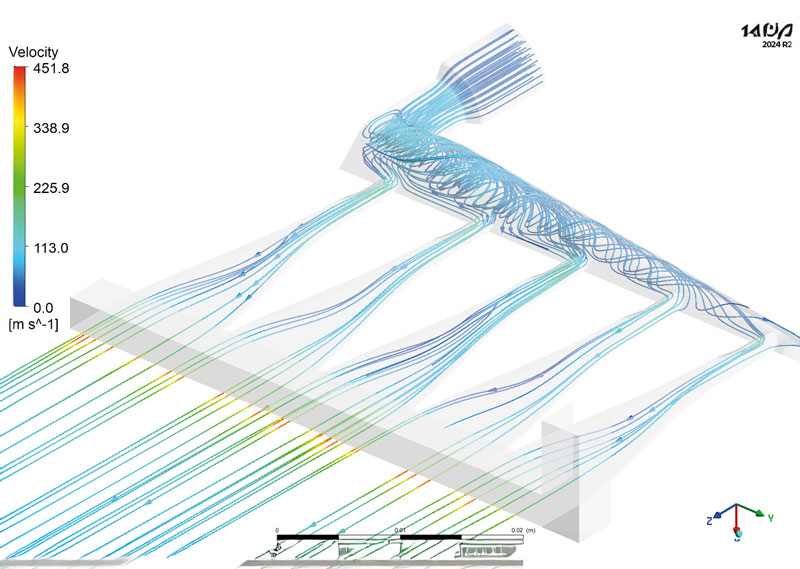

Anders als die meisten konventionellen Cross-Jet-Düsen, wird die zu entwickelnde Düse im PBF-LB-Verfahren gefertigt werden. Dadurch können bei Simulation und Konstruktion Formen Berücksichtigung finden, welche konventionell nicht herstellbar sind.
